Wat is overspanningsbeveiliging? Gids voor technici
Kort samengevat:
- Overspanningsbeveiliging beschermt elektronische apparaten door korte spanningspieken direct naar de aarde af te voeren. Het systeem bestaat uit verschillende types die op strategische locaties in de installatie worden toegepast, met een gelaagde opbouw voor optimale bescherming. Correcte installatie, regelmatig onderhoud en afstemming op de juiste norm garanderen effectieve bescherming tijdens evenementen en bouwplaatsen.
Overspanningsbeveiliging is een SPD die tijdelijke spanningspieken afleidt naar aarde om aangesloten apparatuur te beschermen. Een SPD, voluit Surge Protective Device, reageert op kortdurende pieken veroorzaakt door blikseminslag, schakelhandelingen in het net of storingen in de stroomvoorziening. Zekeringen beschermen tegen overbelasting. Een SPD beschermt tegen iets anders: de korte, hoogenergetische piek die in microseconden schade aanricht aan gevoelige elektronica. Voor technici en installateurs die werken met tijdelijke stroomvoorzieningen op evenementen of bouwplaatsen is dit onderscheid bepalend voor de keuze van de juiste beveiliging.
Wat is overspanningsbeveiliging en hoe werkt het?
Een SPD werkt door de piekspanning te detecteren en de overtollige energie via een laagohmige verbinding naar aarde af te voeren. Zodra de spanning boven de drempelwaarde stijgt, geleidt het apparaat de piek weg voordat die de aangesloten apparatuur bereikt. Na de piek keert de SPD terug naar zijn normale, niet-geleidende toestand.
De kern van dit principe is de snelheid. Een blikseminslag veroorzaakt een spanningspiek die in minder dan een microseconde zijn maximum bereikt. Een SPD moet dus vrijwel onmiddellijk reageren. De meeste SPD’s gebruiken metaaloxidevaristoren (MOV’s) of gasontladingsbuizen als actief element, afhankelijk van het type en de toepassing.
Overspanningsbeveiliging verschilt fundamenteel van een zekering of aardlekschakelaar. Een zekering beschermt tegen langdurige overbelasting. Een SPD beschermt uitsluitend tegen korte, hevige spanningspieken. Beide zijn noodzakelijk in een complete installatie, maar ze vervangen elkaar niet.

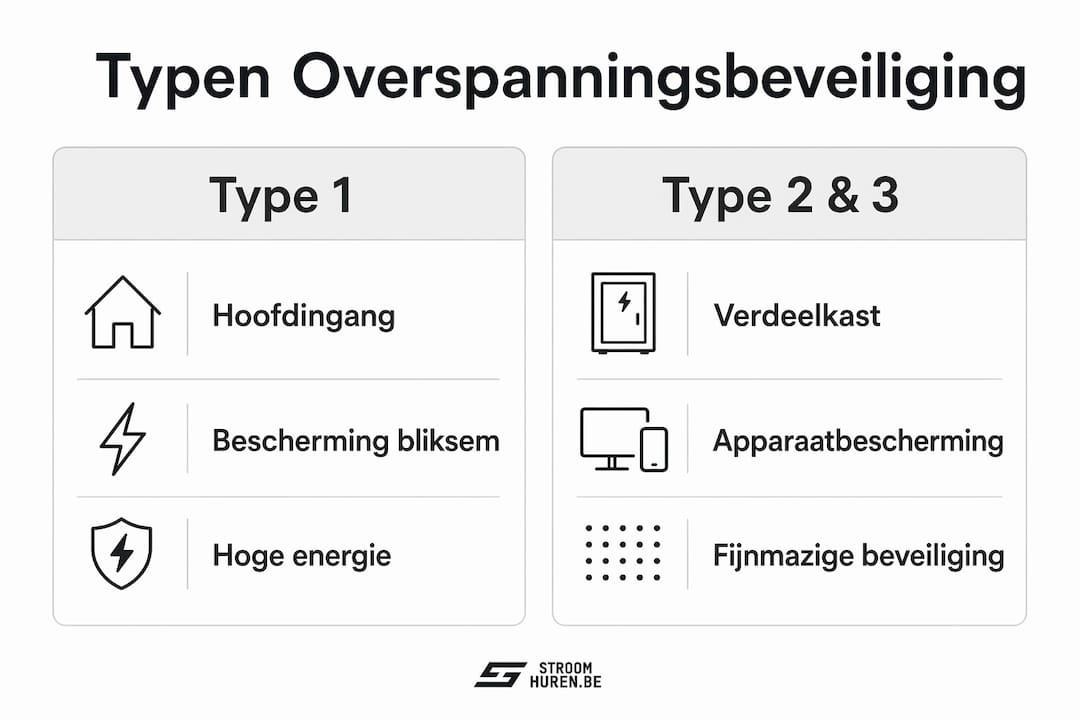

Welke typen overspanningsbeveiliging zijn er?
SPD’s worden als gecoördineerd systeem toegepast in drie typen, elk met een eigen locatie en functie in de installatie. De combinatie van deze drie typen vormt een gelaagde bescherming die de volledige installatie dekt.
| Type | Installatielocatie | Functie | Stroomgolfvorm |
|---|---|---|---|
| Type 1 | Hoofdingang / aansluitpunt net | Vangt hoge energiepieken op bij directe blikseminslag | 10/350 µs |
| Type 2 | Verdeelbord / groepenkast | Neemt resterende overspanning over na Type 1 | 8/20 µs |
| Type 3 | Dicht bij gevoelige apparatuur | Fijne bescherming voor kwetsbare elektronica | Combinatiegolf |
Type 1: bescherming aan de ingang
Type 1 SPD’s staan op de grens tussen het openbare net en de interne installatie. Ze zijn ontworpen voor de zware impulsstroom die optreedt bij een directe blikseminslag nabij het gebouw of de installatie. De stroomgolfvorm van 10/350 µs is kenmerkend voor dit type en vertegenwoordigt een langzamere maar energierijkere piek.
Type 2: bescherming in het verdeelbord
Type 2 is de meest gebruikte categorie in professionele installaties. Deze SPD’s zitten in de verdeelkast en vangen de resterende overspanning op die Type 1 doorlaat. Ze werken met de snellere 8/20 µs golfvorm, die typisch is voor geïnduceerde pieken door schakelhandelingen of indirect bliksemeffect.
Type 3: bescherming bij de apparatuur
Type 3 SPD’s zitten zo dicht mogelijk bij de te beschermen apparatuur. Ze bieden de fijnste bescherming en zijn bedoeld als aanvulling op Type 1 en Type 2, nooit als vervanging. Zonder de voorafgaande lagen zou een Type 3 SPD overbelast raken.
Pro-tip: Gebruik nooit alleen een Type 3 SPD zonder Type 1 of Type 2 in de installatie. Type 3 is uitsluitend ontworpen als laatste verdedigingslinie en kan de hoge energiepieken van een directe blikseminslag niet verwerken.
Welke technische specificaties bepalen de keuze van een SPD?
De belangrijkste SPD-parameters zijn Uc, Up, In, Imax en Iimp. Elk van deze waarden vertelt iets anders over de prestatie en de grenzen van het apparaat. Wie deze parameters niet controleert voor installatie, riskeert een SPD die te vroeg activeert of te weinig beschermt.
De parameters op een rij:
- Uc (maximale continue bedrijfsspanning): de hoogste spanning waarbij de SPD continu mag worden belast zonder te activeren. Een te lage Uc veroorzaakt ongewenste activatie bij normale netspanningsschommelingen.
- Up (spanningsbeschermingsniveau): de maximale spanning die de SPD doorlaat naar de apparatuur tijdens een piek. Een lagere Up betekent betere bescherming voor gevoelige elektronica.
- In (nominale ontladingsstroom): de stroom waarbij de SPD getest is op herhaalde werking zonder schade.
- Imax (maximale ontladingsstroom): de absolute piekstroom die de SPD eenmalig kan verwerken.
- Iimp (impulsstroom): specifiek voor Type 1 SPD’s, gebaseerd op de 10/350 µs golfvorm.
Restspanning (Up) en maximale bedrijfsduurspanning (Uc) zijn de meest kritische parameters bij de selectie. Een lage Up beschermt gevoelige apparatuur beter. Een correcte Uc voorkomt dat de SPD activeert bij normale netspanningsschommelingen, wat de levensduur aanzienlijk verlengt.
Datasheets met gelijke waarden kunnen in de praktijk verschillen door variaties in componentkwaliteit en fabricage. Dit beïnvloedt zowel de levensduur als de betrouwbaarheid van de SPD. Kies daarom voor producten van fabrikanten met aantoonbare kwaliteitscontrole, zoals Siemens of vergelijkbare gecertificeerde merken.
Pro-tip: Controleer altijd de Up-waarde in relatie tot de isolatiecoördinatie van de te beschermen apparatuur. De Up van de SPD moet lager zijn dan de impulsweerstandsspanning (Uw) van de apparatuur.

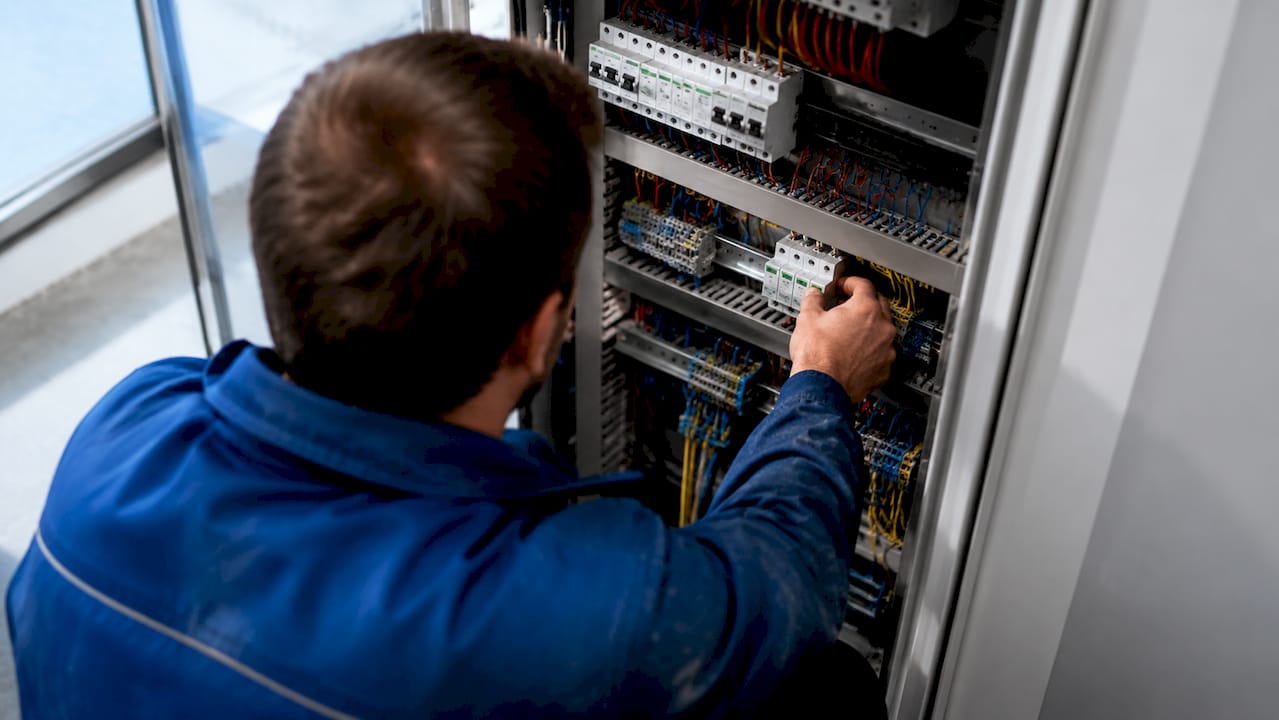

Hoe installeer je overspanningsbeveiliging correct?
Correcte installatie is minstens zo belangrijk als de juiste SPD-keuze. Een verkeerd gemonteerde SPD biedt aanzienlijk minder bescherming dan de datasheet suggereert. De aarding en de lengte van de aansluitdraden zijn de twee meest kritische factoren.
Volg deze stappen voor een effectieve installatie:
- Zorg voor een laagohmige aardingsverbinding. Een SPD moet aangesloten zijn op een laagohmige aardingsrail. Een slechte aarding verhoogt de impedantie van het afvoerpad en vermindert de effectiviteit direct.
- Houd de aansluitdraden zo kort mogelijk. Te lange draden verhogen de inductantie van het circuit. Dit zorgt voor een hogere spanningsval tijdens de piek, waardoor de werkelijke Up hoger uitvalt dan de datasheet aangeeft.
- Gebruik rechte bedrading zonder onnodige bochten. Bochten verhogen de inductantie verder. Korte, rechte verbindingen zijn de norm.
- Installeer Type 1 bij de hoofdingang, Type 2 in het verdeelbord. Verkeerde plaatsing creëert beschermingsgaten. Een Type 2 SPD bij de ingang zonder Type 1 is onvoldoende voor directe bliksempieken.
- Volg NEN 1010 voor tijdelijke installaties. NEN 1010 is vereist voor specialistische situaties zoals tijdelijke evenementeninstallaties. NEN 4010 geldt voor standaardinstallaties. Controleer welke norm van toepassing is op jouw project.
- Controleer de aardingsverbinding na installatie. Gebruik een aardingsmeter om de aardingsweerstand te meten en te bevestigen dat de verbinding voldoet aan de normen.
Pro-tip: De vuistregel voor aansluitdraden is: maximaal 50 cm totale lengte voor de verbinding tussen SPD, fase en aarde. Elke extra centimeter verhoogt de inductantie en vermindert de bescherming.
Een veelgemaakte fout in de praktijk is het installeren van een SPD zonder de aardingsverbinding te controleren. De kwaliteit van de aarding en de kortheid van de bedrading hebben directe invloed op de werkelijke prestatie. Dit geldt in het bijzonder voor tijdelijke installaties op evenementen, waar de aardingssituatie per locatie sterk kan verschillen. Raadpleeg de aardingseisen voor tijdelijke installaties als referentie voor correcte uitvoering.
Wat zijn de voordelen van overspanningsbeveiliging voor evenementen?
Overspanningsbeveiliging beschermt gevoelige apparatuur tegen uitval en schade door spanningspieken. Op een evenement of bouwplaats zijn de gevolgen van een defect apparaat direct merkbaar: downtime, reparatiekosten en veiligheidsrisico’s.
De concrete voordelen voor tijdelijke installaties:
- Bescherming van dure apparatuur. Licht- en geluidsapparatuur, mixers, versterkers en IT-systemen zijn kwetsbaar voor spanningspieken. Een SPD voorkomt schade die reparatie of vervanging vereist.
- Minder downtime. Een spanningspiek die apparatuur uitschakelt of beschadigt, stopt een evenement. SPD’s voorkomen dit scenario.
- Compliance met veiligheidsnormen. Tijdelijke installaties voor evenementen vallen onder NEN 1010. Een correcte SPD-installatie is onderdeel van de vereiste beveiligingsmaatregelen.
- Lagere totale kosten. De aanschaf of huur van een SPD is een fractie van de kosten van een beschadigde mengpaneel of een defecte generator.
- Bescherming bij schakelhandelingen. Generatoren en grote verbruikers veroorzaken schakelpieken bij het in- en uitschakelen. Type 2 SPD’s in het verdeelbord vangen deze pieken op.
Een SPD is geen luxe op een evenement. Het is een basisvereiste voor elke professionele tijdelijke stroominstallatie met gevoelige elektronica.
De veiligheid bij tijdelijke stroominstallaties staat of valt met de kwaliteit van de beveiliging. Een gelaagde SPD-aanpak, gecombineerd met correcte aarding en bekabeling, vormt de basis van een betrouwbare installatie.
Hoe onderhoud je overspanningsbeveiliging?
SPD’s hebben een eindige levensduur. Elke keer dat een SPD een piek absorbeert, slijt het actieve element. Na voldoende pieken daalt de beschermingscapaciteit, zonder dat dit altijd zichtbaar is van buiten.
Onderhoud bestaat uit de volgende acties:
- Controleer de statusindicator. De meeste moderne SPD’s hebben een visuele indicator (groen/rood of een venstertje) die aangeeft of het apparaat nog functioneel is. Controleer deze indicator bij elke installatie en na elk zwaar onweer.
- Vervang SPD’s na zware pieken. Een SPD die een grote piek heeft verwerkt, kan intern beschadigd zijn terwijl de indicator nog groen toont. Vervang SPD’s na aantoonbaar zware events.
- Test de aardingsverbinding periodiek. Een verslechterde aardingsverbinding vermindert de SPD-prestatie. Meet de aardingsweerstand regelmatig met een aardingsmeter.
- Documenteer de installatiedatum. Fabrikanten geven richtlijnen voor de maximale levensduur. Houd bij wanneer een SPD geïnstalleerd is en wanneer vervanging gepland staat.
- Kies SPD’s met remote monitoring bij vaste installaties. Sommige SPD’s van fabrikanten zoals Siemens bieden signalering op afstand, zodat een defect direct gemeld wordt zonder fysieke inspectie.
Preventief onderhoud is goedkoper dan reactief vervangen na schade. Een SPD die ongemerkt zijn beschermingscapaciteit heeft verloren, biedt geen bescherming meer, maar geeft wel de indruk dat de installatie veilig is.
Belangrijkste inzichten
Overspanningsbeveiliging vereist de juiste SPD-selectie op basis van Uc en Up, correcte installatie met laagohmige aarding en korte bedrading, en periodiek onderhoud om de beschermingscapaciteit te waarborgen.
| Punt | Details |
|---|---|
| Gelaagde bescherming | Combineer Type 1, Type 2 en Type 3 SPD’s voor volledige dekking van de installatie. |
| Kritische parameters | Controleer altijd Uc en Up voor selectie; een lage Up beschermt gevoelige apparatuur beter. |
| Aarding is bepalend | Een laagohmige aardingsverbinding met korte bedrading bepaalt de werkelijke SPD-prestatie. |
| Normconformiteit | Tijdelijke evenementeninstallaties vallen onder NEN 1010; controleer welke norm van toepassing is. |
| Periodiek onderhoud | Controleer de statusindicator na elke zware piek en vervang SPD’s op basis van levensduurrichtlijnen. |
Wat ik na jaren installatiewerk heb geleerd over SPD’s
Na veel tijdelijke installaties op evenementen en bouwplaatsen is mijn conclusie helder: de meeste problemen met overspanningsbeveiliging ontstaan niet door een slechte SPD, maar door een slechte installatie. Een SPD van uitstekende kwaliteit met een matige aardingsverbinding presteert slechter dan een eenvoudiger model met een perfecte aardingsrail.
Het tweede punt dat ik keer op keer zie: technici installeren alleen een Type 2 SPD en denken klaar te zijn. Type 2 is ontworpen voor geïnduceerde pieken, niet voor de harde klap van een directe blikseminslag. Zonder Type 1 bij de ingang is de installatie onvolledig, ongeacht hoe goed de Type 2 SPD is.
Mijn aanbeveling voor tijdelijke installaties: investeer in een goede aardingskabel en meet de aardingsweerstand altijd voor ingebruikname. Een meting van minder dan 1 ohm is de norm voor een effectieve SPD-installatie. Alles daarboven vermindert de bescherming merkbaar.
Tot slot: documenteer elke SPD-installatie. Noteer het type, de installatiedatum en de locatie. Na een zwaar onweer weet je dan precies welke SPD’s geïnspecteerd moeten worden.
Tijdelijke stroomvoorziening met overspanningsbeveiliging via Stroomhuren
Stroomhuren levert tijdelijke stroomoplossingen voor evenementen, bouwplaatsen en technische installaties die voldoen aan Europese veiligheidsnormen. Het assortiment omvat werfstroom met kabels op maat, verdeelkasten en aardingsmaterialen die aansluiten op de eisen van een correcte SPD-installatie.
Technici die werken met tijdelijke installaties vinden bij Stroomhuren ook aardingsmateriaal en meetinstrumenten voor een complete en normconforme opbouw. Met VCA-certificering en 24/7 service is Stroomhuren een vaste partner voor projecten waarbij betrouwbaarheid en veiligheid niet onderhandelbaar zijn. Neem contact op met Fien voor advies op maat over de juiste stroomoplossing voor jouw project.
Veelgestelde vragen
Wat doet een SPD precies?
Een SPD detecteert een spanningspiek en leidt de overtollige energie via een laagohmige aardingsverbinding af, zodat de aangesloten apparatuur beschermd blijft. Het apparaat keert daarna terug naar zijn normale, niet-geleidende toestand.
Wat is het verschil tussen Type 1 en Type 2 SPD?
Type 1 staat bij de hoofdingang en beschermt tegen hoge energiepieken door directe blikseminslag, met een stroomgolfvorm van 10/350 µs. Type 2 zit in het verdeelbord en verwerkt resterende overspanning met een snellere 8/20 µs golfvorm.
Hoe weet ik of mijn SPD nog werkt?
Controleer de visuele statusindicator op het apparaat. Groen betekent functioneel, rood of een gebroken venster betekent dat de SPD vervangen moet worden. Vervang de SPD ook na aantoonbaar zware pieken, ongeacht de indicator.
Welke norm geldt voor SPD-installatie bij evenementen?
Tijdelijke installaties voor evenementen vallen onder NEN 1010. Deze norm stelt eisen aan de beveiliging, aarding en uitvoering van de installatie. NEN 4010 geldt voor standaardinstallaties en is niet van toepassing op tijdelijke evenementenopstellingen.
Hoe lang gaat een SPD mee?
De levensduur hangt af van het aantal en de intensiteit van de verwerkte pieken. Fabrikanten geven richtlijnen op basis van de maximale ontladingsstroom (Imax). Controleer de statusindicator regelmatig en vervang de SPD volgens de richtlijnen van de fabrikant.
